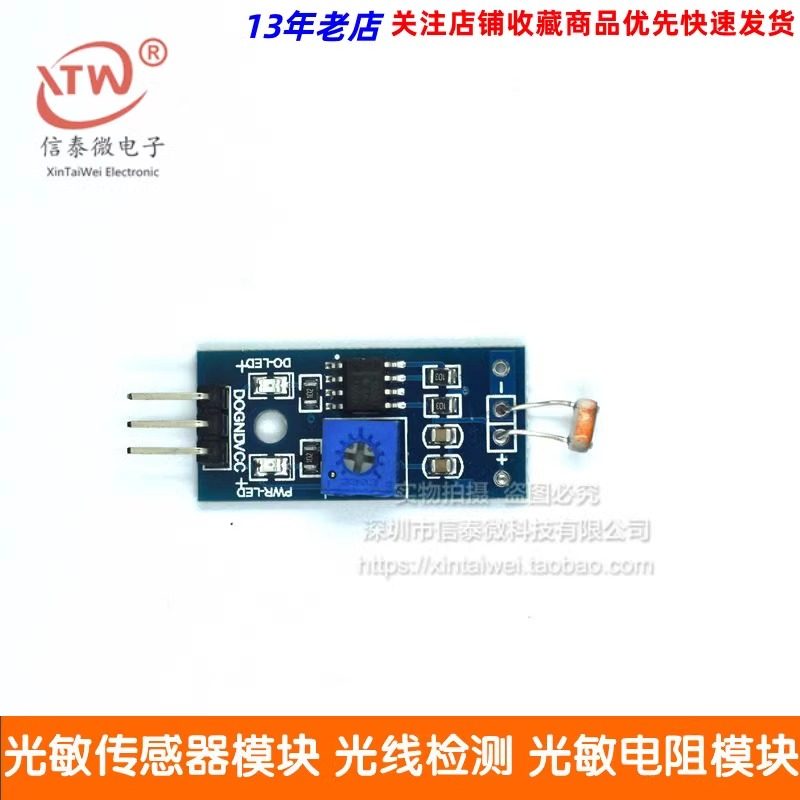

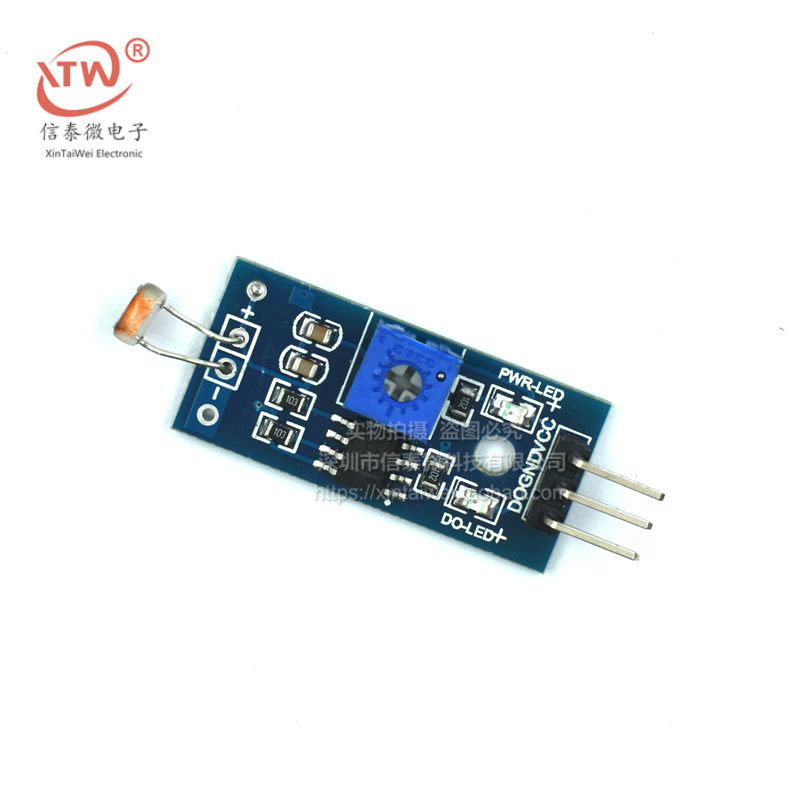

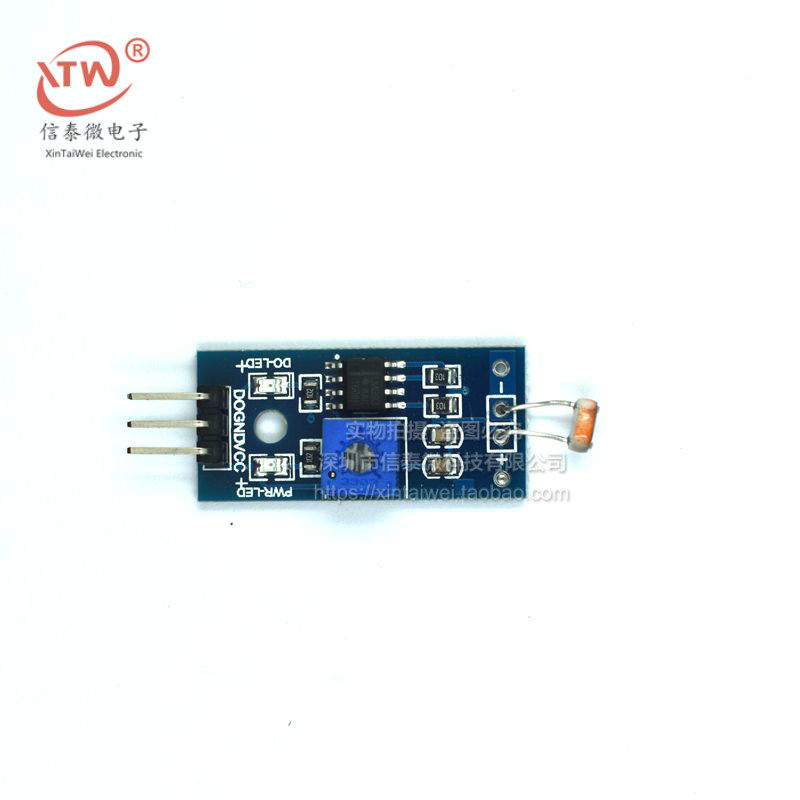

3-контактный фоточувствительный датчик модуль для обнаружения света Фотоэлемент LM393

用途：
光线亮度检测,光线亮度传感器，智能小车寻光模块
模块特色：
1、采用灵敏型光敏电阻传感器
2、比较器输出，信号干净，波形好，驱动能力强，超过15mA。
3、配可调电位器可调节检测光线亮度
4、工作电压3.3V-5V
5、输出形式 ：数字开关量输出（0和1）
6、设有固定螺栓孔，方便安装
7、小板PCB尺寸：3.2cm x 1.4cm
8、使用宽电压LM393比较器
模块使用说明
1、光敏电阻模块对环境光线最敏感，一般用来检测周围环境的光线的亮度，触发单片机或继电器模块等；
2、模块在环境光线亮度达不到设定阈值时，DO端输出高电平，当外界环境光线亮度超过设定阈值时，DO端输出低电平；
3、DO输出端可以与单片机直接相连，通过单片机来检测高低电平，由此来检测环境的光线亮度改变；
4、DO输出端可以直接驱动本店继电器模块，由此可以组成一个光控开关。

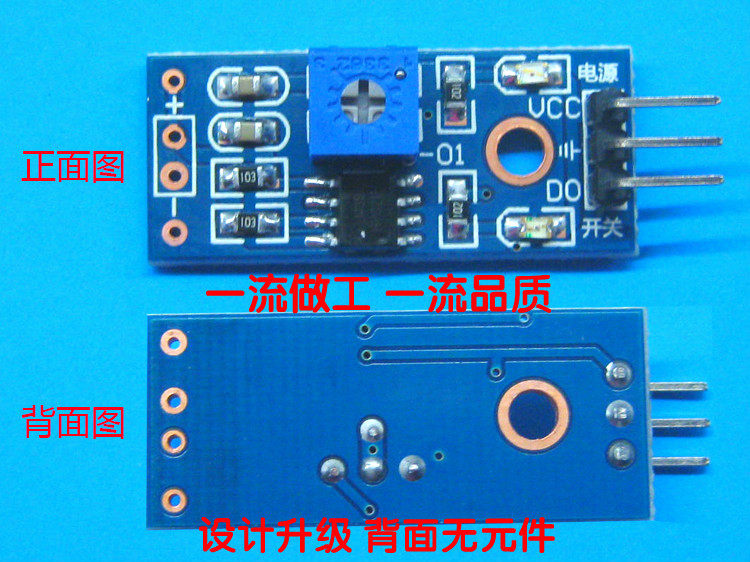

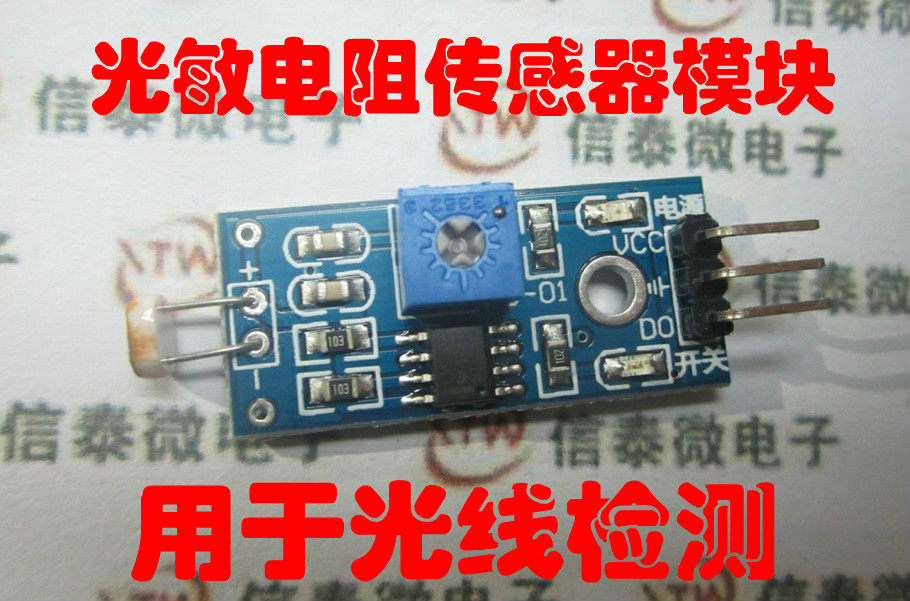

本系列模块的产品正反面外观图

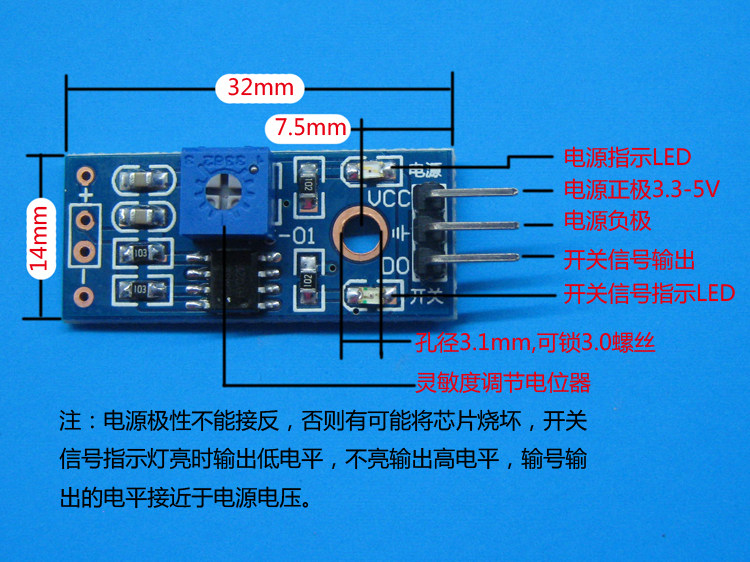

产品结构及接线图

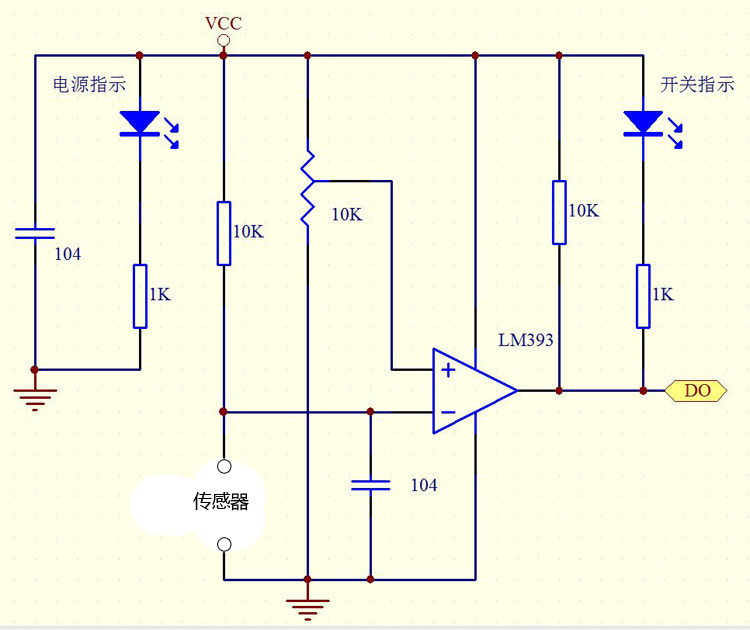

公开电路图，需要的朋友可以参考下图

单片机测试程序

/******************************************
深圳市信泰微电子
传感器触发测试
单片机：STC89C52
波特率：9600
产品用途：光线检测。
*****************************************/
#include <reg52.h>
unsigned char date;
#define uchar unsigned char
#define uint unsigned int
sbit key1=P0^1;

/* 函数申明 -----------------------------------------------*/
void delay(uint z);
void Initial_com(void);

//***********************************************************

/*
********************************************************************************
** 函数名称 ： delay(uint z)
** 函数功能 ： 延时函数
********************************************************************************
*/
void delay(uint z)
{
uint i,j;
for(i=z;i>0;i--)
for(j=110;j>0;j--);
}

//******************************

//*****串口初始化函数***********

//******************************
void Initial_com(void)
{
EA=1; //开总中断
ES=1; //允许串口中断
ET1=1; //允许定时器T1的中断
TMOD=0x20; //定时器T1，在方式2中断产生波特率
PCON=0x00; //SMOD=0
SCON=0x50; // 方式1 由定时器控制
TH1=0xfd; //波特率设置为9600
TL1=0xfd;
TR1=1; //开定时器T1运行控制位

}

//*************************
//**********主函数*********
//*************************
main()
{
Initial_com();
while(1)
{

if(key1==0)
{
delay(); //消抖动
if(key1==0) //确认触发
{
SBUF=0X01;
delay(200);


}

}

if(RI)
{
date=SBUF; //单片机接受
SBUF=date; //单片机发送
RI=0;
}


}
}
